Triebwagenlore
Verfahrensanalyse und Realisierung für eine Abwasserkanal Sanierung im Tunnelverfahren. Das “Düsseldorfer Modell” für Fa. Karl Hamelmann
Entwicklung, Konstruktion und Herstellung einer selbsttragenden und selbstfahrenden Lore aus Spezialaluminium mit einem
eigenen, neuartigen Antriebskonzept sowie aller Aggregate und einer Docking Station

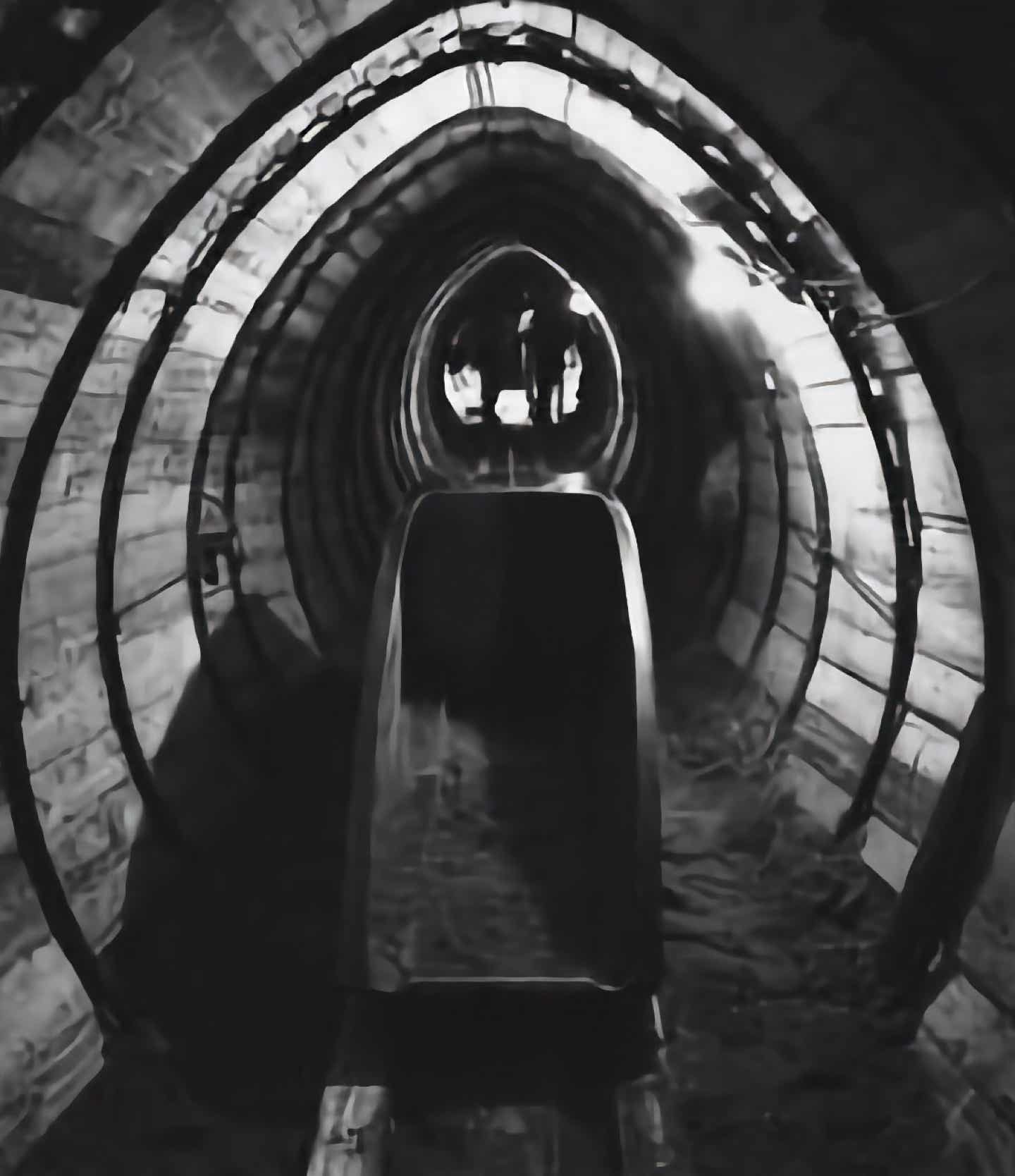

Die Triebwagenlore
Die Triebwagenlore besteht aus einem Fahrgestell mit Antrieb und speziell entwickelten, ausgleichenden Last-Rollensätzen sowie dem
abnehmbaren, selbsttragenden Loren-Container im Exoskelett-Design mit einer extrem niedrigen Ladekante.
Das Fahrzeug bewegt mehrere Tonnen Erdreich auf simplen Holz-Bohlen statt Stahlschienen und fährt selbständig zwischen
Ausbruchsstelle und Abstiegsschacht.
Ein Grund, warum keine konventionelle Grubentechnik zum Einsatz kam, lag u.a. im sehr geringen lichten Maß des
Stollenvortriebs mit einer üblichen Höhe von nur 1,5m.
Kanalsanierung im Tunnelvortrieb in engen Altstadtbereichen und im Stadtkern, wo die Straße darüber nicht aufgerissen werden
kann, war bis dahin Handarbeit. Spitzhacke, Schubkarre und Schaufel kamen ausschließlich zum Einsatz.
Die von mir entwickelte Triebwagenlore im Zusammenspiel mit dem dazu entwickelten, neuen Vortrieb-Verfahren brachte eine erhebliche Reduktion der Arbeitszeit pro Meter Vortrieb von bis zu 70%. Zudem ermöglichte es erstmalig die übliche Strecke von maximal 50m von einem Abstiegsschacht zum nächsten auf 100m zu
verdoppeln, was eine weitere Zeit- und Kostenersparnis brachte.
Insgesamt 16 dieser Anlagen waren mehr als eine Dekade lang im Einsatz.
